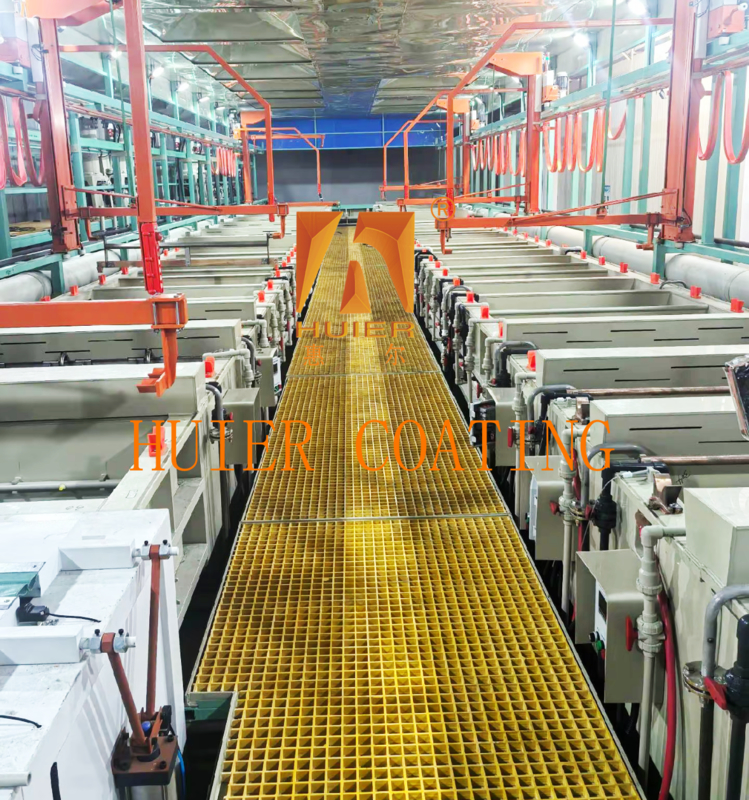

Γραμμή παραγωγής οξείδωσης ηλεκτροπληγήσης για τη βιομηχανία αυτοκινητοβιομηχανικού υλικού

Περιγραφή εξοπλισμού:

Ι. ρεύμα διαδικασίας

1Στάδιο προεπεξεργασίας:
Υπερήχθη αποτρίχωση → Χημική τραχύτητα → Ενεργοποίηση → Πλύση με νερό

2Στάδιο ηλεκτροπληρωμής:
Χημική επικάλυψη χαλκού (κάτω στρώμα) → ηλεκτροπληρωμένο χαλκό (10-20μm) → ημιφωτεινό νικέλιο (5-15μm) → μεταπεξεργασία (παστικοποίηση, ξήρανση) ·

3Μετά την επεξεργασία: πλύση με νερό → ξήρανση με θερμό αέρα (80-120°C) → αυτόματη συλλογή υλικού.

2Τεχνικές παραμέτρους

Επεξεργαστική ικανότητα: Ημερήσια παραγωγική ικανότητα μιας γραμμής 500-3000 τεμάχια (ανάλογα με το μέγεθος του εργαστηρίου και το πάχος της επικάλυψης).

Ακριβότητα επικάλυψης: Απόκλιση πάχους ≤5%, αντοχή στη διάβρωση φτάνει την δοκιμή CASS για περισσότερο από 48 ώρες.

Διάστημα ρεύματος: Χαλκό 1-3A/dm2, νικέλιο 2-5A/dm2.

Εφαρμόσιμα υποστρώματα: μεταλλικά εξαρτήματα (όπως εξαρτήματα αυτοκινήτων), μηχανικά πλαστικά (ABS, κράμα PC/ABS), κλπ.

3. Χαρακτηριστικά σχεδιασμού

Μονωδική επέκταση: υποστηρίζει την εναλλαγή της λειτουργίας επένδυσης σε ράφι/τροχείο, μπορεί να προσθέσει δεξαμενές επένδυσης ή να ρυθμίσει τη διάταξη σταθμού.

Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος: η παροχή ενέργειας στον ευθυγραμμιστή παλμού εξοικονομεί 20%-30% ενέργειας, η αποδοτικότητα καθαρισμού του πύργου συλλογής οξέας ≥95%, το σύστημα επαναχρησιμοποίησης λυμάτων μειώνει τη ρύπανση.

Υψηλή συμβατότητα: προσαρμόζεται στον χαλκό, το νικέλιο, το χρώμιο, το κράμα και άλλους τύπους επικάλυψης για την κάλυψη των αναγκών των βιομηχανιών αυτοκινήτων, ηλεκτρονικών προϊόντων, υλικού και άλλων.

4Σενάρια εφαρμογής

Βιομηχανία αυτοκινήτων: σκληρή χρωματοποίηση αποσβεστικών, πολυεπίπεδη χρωματοποίηση εξαρτημάτων μοτοσυκλετών.

Ηλεκτρονικές συσκευές: οι συνδέσεις και τα τερματικά είναι επιχρισμένα με χαλκό-νικέλιο (αντιηλεκτρομαγνητικές παρεμβολές, ανθεκτικές στην φθορά).

Διακοσμητικά εξαρτήματα: ψεύτικη χρυσοπλαστική των εξαρτημάτων του μπάνιου, υψηλής λάμψης νικελ-χρωμοπλαστική των κελύφων των οικιακών συσκευών.

Βασικές δομές και στοιχεία:

1Σύστημα προεπεξεργασίας

1. Η συσκευή υπερήχων καθαρισμού είναι εξοπλισμένη με πολλαπλό στάδιο ψεκασμού (αποτρίχωση → παρασκευή → πλύση με νερό),Χρησιμοποιώντας ακροφύσια UPVC και σύστημα αποστράγγισης για να διασφαλιστεί η καθαρότητα της επιφάνειας του υπόστρου που φτάνει τα 5μm;
Ορισμένα μοντέλα ενσωματώνουν περιστρεφόμενο μηχανισμό ρίψης για τη βελτίωση του αποτελέσματος καθαρισμού πολύπλοκων εργαστηρίων.
2Η χημική ακατέργαση και η δεξαμενή ενεργοποίησης ακατέργασαν την επιφάνεια του υποστρώματος μέσω του οξέος ή του χρωμικού οξέος διάλυμα για να σχηματίσουν μια μικροπορωτική δομή για να ενισχύσει την προσκόλληση της επικάλυψης.
Η δεξαμενή ενεργοποίησης αμμωνίου αλατιού/αργυρού παλλαδίου καταλύει την επιφάνεια για να σχηματίσει ένα ενεργό στρώμα μετάλλου, παρέχοντας τόπους αντίδρασης για επακόλουθη ηλεκτροπληγήση.

2Σύστημα ηλεκτροπληγήσης

1Ομάδα δεξαμενής επικάλυψης χαλκού/νικέλου Το σώμα της δεξαμενής είναι κατασκευασμένο από ανθεκτικό σε οξέα και αλκαλία PP ή από ανοξείδωτο χάλυβα 316L.που είναι εξοπλισμένο με ανασταλμένο άνοδο (καλάθι τιτανίου γεμάτο με μπάλες χαλκού και μπλοκ νικελίου) και με διάταξη ηλεκτροδίων με ματρίτσα σημείων, με απόκλιση διανομής πυκνότητας ρεύματος ≤ 5%·
Υποστηρίζει την αυτόματη ρύθμιση παραμέτρων (υπολογίζει το ρεύμα και το χρόνο μετά την εισαγωγή του μεγέθους του εργαστηρίου), με συναγερμό επιπέδου υγρού και σύστημα φιλτραρίσματος κυκλοφορίας (ακρίβεια φιλτραρίσματος ≤5μm).
Οι γερμανικοί κυλίνδροι από υλικό Simona-PP (ανοίγμα φ1,2-5 mm) ή οι αυτοκλείδωτοι κυλίνδροι είναι κατάλληλοι για την επικάλυψη με βαρέλια/εξαρτήματα για να εξασφαλίζεται ομοιόμορφη κάλυψη της επικάλυψης.
Ορισμένα κρεμάστρα έχουν ενσωματωμένους μηχανισμούς περιστροφής και υποστηρίζουν 360 ° αναστροφή για τη βελτίωση της ποιότητας ηλεκτροπληρωμής πολύπλοκων εξαρτημάτων (όπως εξαρτήματα αυτοκινήτων).

3Σύστημα μεταφοράς και ανύψωσης- Δεν ξέρω.

1Οι γερανοί και οι σιδηροτροχιές των γκάντρας τροφοδοτούνται από αλυσίδες ή ενισχυμένες ζώνες από νάιλον, με ανυψωτική ικανότητα 50-990 kg και ακρίβεια θέσης ≤ 1 mm.
Υποστήριξη κατακόρυφης ανύψωσης + λειτουργία κυκλικής τροχιάς, ρυθμιζόμενος χρόνος χτύπου (28-60 δευτερόλεπτα/σταθμό) και προσαρμόσιμος σε διακόπτηση πολλαπλών διαδικασιών.
2. Αυτοματοποιημένες γραμμές μεταφορέων Η γραμμική ή κυκλική διάταξη, η συνεχής τροφοδοσία, η λειτουργία σλατ-hopping και οι λειτουργίες μνήμης διακοπής σφάλματος επιτυγχάνονται μέσω ελέγχου PLC.

4Σύστημα ελέγχου

1Η οθόνη αφής του ενσωματωμένου PLC+HMI ενσωματώνει τις παραμέτρους πυκνότητας ρεύματος (1-5A/dm2), θερμοκρασίας (±1°C) και χρόνου.και παρακολουθεί την τιμή pH και την κατάσταση κυκλοφορίας του διαλύματος επικάλυψης σε πραγματικό χρόνο;
Υποστηρίζει την αυτοδιάγνωση ελαττωμάτων, την παραγωγή εκθέσεων παραγωγής και την απομακρυσμένη παρακολούθηση για τη βελτίωση της σταθερότητας του εξοπλισμού.
2Το σύστημα ελέγχου θερμοκρασίας και τροφοδοσίας με αλγόριθμο PID ρυθμίζει τη θερμοκρασία του διαλύματος επικάλυψης (φυσιολογική θερμοκρασία -70°C), με τροφοδοσία ηλεκτρικού ρεύματος του ευθυγραμμιστή παλμού (η εξοικονόμηση ενέργειας είναι 20% - 30%).
Η λειτουργία σταθερού ρεύματος/σταθερής τάσης μπορεί να εναλλάσσεται για να εξασφαλίζεται η ακρίβεια πάχους της επικάλυψης ± 0,5μm.

5. Βοηθητικό σύστημα

1Συσκευή επεξεργασίας προστασίας του περιβάλλοντος Πύργος συλλογής οξέος ομίχλης (αποκαθαριστική απόδοση ≥95%) + σύστημα επαναχρησιμοποίησης αποβλήτων που πληροί τα πρότυπα περιβαλλοντικών εκπομπών.
Ο κλειστός σχεδιασμός της δεξαμενής μειώνει την πτητικότητα του υγρού και την περιβαλλοντική ρύπανση.
2Η ενότητα προστασίας της ασφάλειας είναι εξοπλισμένη με αισθητήρες κατά των συγκρούσεων, κουμπιά έκτακτης ανάγκης και συσκευές προστασίας από διαρροές για να εξασφαλίζεται η ασφάλεια της συνεργασίας ανθρώπου-μηχανής.
Βασικά χαρακτηριστικά σχεδιασμού
Μονωδική επέκταση: υποστηρίζει την αλλαγή τύπων επικάλυψης (όπως κράμα χαλκού-νικελίου, ψευδοχρυσό) και την επέκταση των γραμμών παραγωγής (προσθήκη νέων δεξαμενών επικάλυψης ή σταθμών εργασίας).
Υψηλή συμβατότητα: προσαρμόζεται σε διάφορα υποστρώματα, όπως μεταλλικά εξαρτήματα (αυτοσυσκευάσματα), μηχανικά πλαστικά (ABS, PC/ABS) ·
Υψηλή απόδοση και σταθερότητα: ημερήσια παραγωγική ικανότητα μιας γραμμής 500-3000 τεμάχια, ποσοστό απόδοσης ≥98%.

Χαρακτηριστικά:

1.Υψηλή απόδοση κόστους: Με βάση τη στρατηγική τοποθέτησης και ανάπτυξης του προϊόντος του πελάτη και με οικονομική προσιτότητα ως βάση, επιτυγχάνουμε την καλύτερη απόδοση κόστους.
2Η προηγμένη και σχολαστική ιδέα σχεδιασμού του εξοπλισμού, μαζί με τον υψηλά αυτοματοποιημένο βιομηχανικό εξοπλισμό, παρουσιάζει την εικόνα μιας σύγχρονης και προηγμένης επιχείρησης.
3Έχει υψηλή προσαρμοστικότητα, ανταποκρίνεται στις σημερινές απαιτήσεις παραγωγής και διαθέτει περιθώριο ανάπτυξης, λαμβάνοντας υπόψη τις ανάγκες αυξημένης παραγωγής και βελτίωσης της ποιότητας στο μέλλον.
4Η συμμόρφωση με την ποιότητα τηρείται αυστηρά από το σύστημα διαχείρισης ποιότητας ISO900 και κάθε λεπτομέρεια της εγκατάστασης του συνόλου του εξοπλισμού ελέγχεται αυστηρά.
