Τεχνολογική γραμμή παραγωγής ηλεκτροπληρωμής για βιομηχανική χρήση υψηλής παραγωγής

Περιγραφή Εξοπλισμού:

1. Ροή διεργασίας

Τροφοδοσία → Αφαίρεση λίπους/μαρινάρισμα (υδροχλωρικό οξύ ή αλκαλικό διάλυμα) → Ηλεκτρολυτική επιμετάλλωση (επίστρωση ψευδαργύρου/νικελίου, πυκνότητα ρεύματος 1-5A/dm²) → Τριών σταδίων πλύσιμο με νερό → Παθητικοποίηση → Κεντρική αφυδάτωση (800-1200r/min) → Στέγνωμα (60-80℃ ζεστός αέρας) → Εκφόρτωση.

2. Τεχνικά πλεονεκτήματα

Υψηλή απόδοση: Σε συνεχή λειτουργία, η ημερήσια ικανότητα επεξεργασίας μιας γραμμής μπορεί να φτάσει τους 2-5 τόνους, γεγονός που μπορεί να καλύψει τις ανάγκες μαζικής παραγωγής.
Χαμηλή κατανάλωση ενέργειας: Η μηχανική μετάδοση με αλυσίδα είναι η κύρια μέθοδος και η κατανάλωση ενέργειας είναι 30%-40% χαμηλότερη από αυτή του υδραυλικού συστήματος.
Συμμόρφωση με την προστασία του περιβάλλοντος: Κλειστή δεξαμενή + πύργος συλλογής ομίχλης οξέος (αποτελεσματικότητα καθαρισμού ≥90%), σύμφωνα με τις απαιτήσεις RoHS και παθητικοποίησης χωρίς χρώμιο.
Εύκολη συντήρηση: Σχεδιασμός αρθρωτής δομής, χρόνος αλλαγής ≤15 λεπτά, το σύστημα λίπανσης μειώνει τη μηχανική φθορά.

3. Τεχνικές παράμετροι

4. Σενάρια εφαρμογής

‌
‌Κατασκευή υλικού‌: επίστρωση ψευδαργύρου/νικελίου για μικρά μεταλλικά μέρη όπως βίδες και ελατήρια, αντοχή σε ψεκασμό αλατιού ≥480 ώρες. ‌Ηλεκτρονικά εξαρτήματα‌: επίστρωση αργύρου/κασσίτερου για επαφές συνδετήρων, επιφανειακή αντίσταση ≤0,05Ω. ‌Πλαστική επιμετάλλωση‌: χημική επιμετάλλωση νικελίου για αξεσουάρ μπάνιου, σφάλμα ομοιομορφίας χρώματος ≤±5%.

Κύριες δομές και εξαρτήματα:

1. Σύστημα τροχιάς ‌

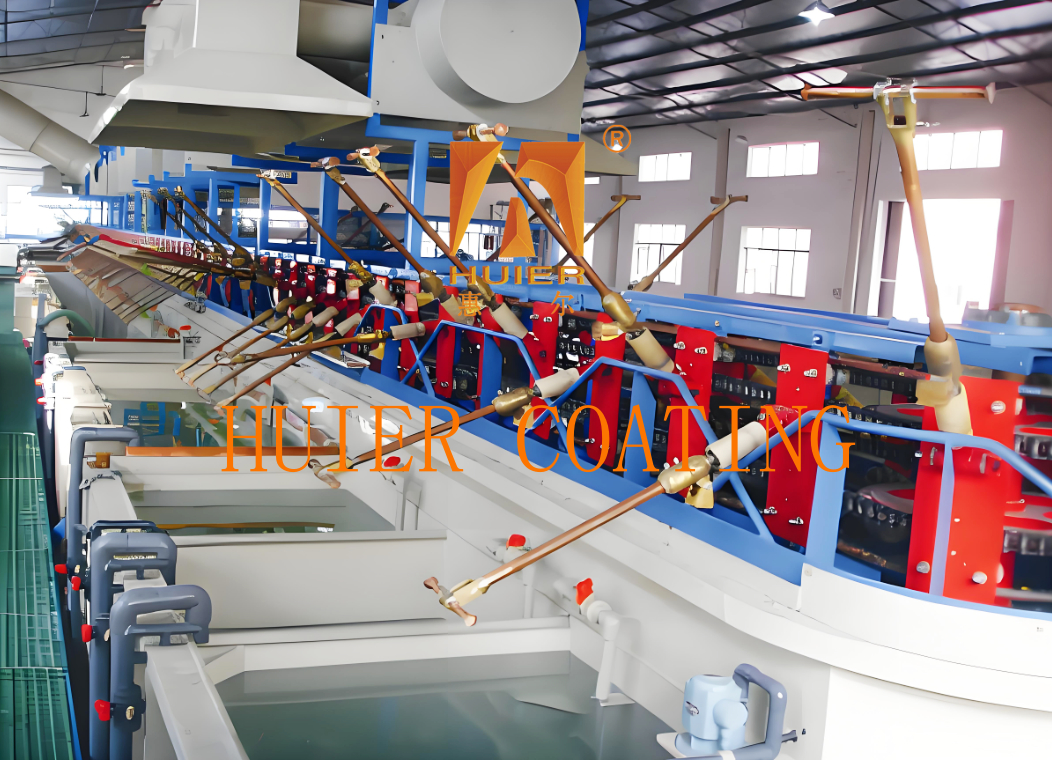

‌Κυκλική διάταξη αναρρίχησης‌: Οι γούρνες είναι διατεταγμένες κατά μήκος της κυκλικής τροχιάς και η συνεχής αναρρίχηση και ανύψωση του κρεμαστήρα πραγματοποιείται μέσω μετάδοσης αλυσίδας. Το οριζόντιο βήμα μπορεί να ρυθμιστεί σύμφωνα με τον χρόνο ρυθμού (15-50 δευτερόλεπτα).
‌Μηχανισμός μετάδοσης‌: Ο κινητήρας μεταβλητής συχνότητας κίνησης κινεί την αλυσίδα, υποστηρίζοντας τη σύγχρονη λειτουργία κάθετης ανύψωσης και οριζόντιας κίνησης και το φορτίο ενός βραχίονα είναι ≤7kg (κατάλληλο για μικρά τεμάχια) και η χωρητικότητα φόρτωσης μπορεί να επεκταθεί σε 30kg (τύπου κάθετης ανύψωσης).

‌2. Κρεμάστρες και συσκευές μεταφοράς‌
‌Κρεμάστρες τύπου ψαρέματος‌: κρεμάστρες από κράμα τιτανίου ή υλικό PP, κατάλληλες για μικρά τεμάχια όπως βίδες και συνδετήρες (μικρότερα από Φ50mm) και ο αποσπώμενος σχεδιασμός υποστηρίζει γρήγορη αλλαγή και εναλλαγή πολλαπλών επιμεταλλώσεων.
‌Σύστημα τοποθέτησης‌: Ο φωτοηλεκτρικός αισθητήρας συνεργάζεται με τη μηχανική συσκευή ορίου για να διασφαλίσει ότι η ακρίβεια τοποθέτησης του κρεμαστήρα είναι ≤±0,5mm κατά τη διάρκεια της διαδικασίας αναρρίχησης για την αποφυγή σταγονοποίησης υγρού επιμετάλλωσης και μόλυνσης των γειτονικών γουρνών.

3. Μονάδα δεξαμενής‌
‌Λειτουργική διαμόρφωση‌: Σύμφωνα με τη ροή της διεργασίας, η δεξαμενή ηλεκτρολυτικής επιμετάλλωσης, η δεξαμενή μαρινάρισης, η δεξαμενή πλύσης κ.λπ. είναι διαμορφωμένες. Το σώμα της δεξαμενής υιοθετεί ένα πλήρως κλειστό σχεδιασμό από υλικό PP/PVC για τη μείωση της εξάτμισης της ομίχλης οξέος και της σπατάλης του διαλύματος επιμετάλλωσης.
‌Κυκλοφορία κυκλώματος υγρού‌: Η μαγνητική αντλία είναι εξοπλισμένη με φίλτρο ακριβείας 5μm και ο ρυθμός ανακύκλωσης του διαλύματος επιμετάλλωσης είναι ≥95%, εξασφαλίζοντας την ομοιομορφία της επίστρωσης (σφάλμα ≤±5%).

4. Σύστημα ελέγχου‌
‌Ολοκληρωμένος έλεγχος PLC‌: Προκαθορισμός πολλαπλών συνόλων παραμέτρων ηλεκτρολυτικής επιμετάλλωσης (πυκνότητα ρεύματος 1-5A/dm², θερμοκρασία 25-60℃), υποστήριξη αυτόματου συναγερμού, διακοπής βλάβης και διαδικασίας παράκαμψης δεξαμενής (όπως παράκαμψη της δεξαμενής πλύσης μετά την παθητικοποίηση).
‌Μονάδα ελέγχου θερμοκρασίας‌: Ο σωλήνας θέρμανσης τιτανίου διατηρεί τη διακύμανση της θερμοκρασίας του υγρού της δεξαμενής ≤±1℃ και το έμμεσο σύστημα ψύξης αποτρέπει την υπερθέρμανση που προκαλεί την αποτυχία του διαλύματος επιμετάλλωσης.

5. Σύστημα προστασίας του περιβάλλοντος και βοηθητικό σύστημα‌
‌Επεξεργασία ομίχλης οξέος‌: Το κλειστό σώμα της δεξαμενής είναι εξοπλισμένο με πύργο ψεκασμού αλκαλικού υγρού και η απόδοση καθαρισμού της ομίχλης οξέος είναι ≥90%, γεγονός που πληροί τις απαιτήσεις RoHS και παθητικοποίησης χωρίς χρώμιο.
Επαναχρησιμοποίηση λυμάτων: Το σύστημα αντίστροφης όσμωσης RO επιτυγχάνει ρυθμό επαναχρησιμοποίησης λυμάτων ≥80%, τιμή COD ≤50mg/L και πληροί τα περιβαλλοντικά πρότυπα εκπομπών.

Χαρακτηριστικά:

1. Υψηλή σχέση κόστους-απόδοσης: Με βάση την τοποθέτηση του προϊόντος και τη στρατηγική ανάπτυξης του πελάτη και με την οικονομική προσιτότητα ως βάση, επιτυγχάνουμε την καλύτερη σχέση κόστους-απόδοσης.
2. Η προηγμένη και σχολαστική σχεδιαστική ιδέα του εξοπλισμού, μαζί με τον εξαιρετικά αυτοματοποιημένο βιομηχανικό εξοπλισμό, αναδεικνύει την εικόνα μιας σύγχρονης και προηγμένης επιχείρησης.
3. Έχει υψηλή προσαρμοστικότητα, καλύπτοντας τις τρέχουσες απαιτήσεις παραγωγής και διατηρώντας χώρο για ανάπτυξη, λαμβάνοντας υπόψη τις ανάγκες αυξημένης παραγωγής και βελτιωμένης ποιότητας στο μέλλον.
4. Η συμμόρφωση με την ποιότητα τηρεί αυστηρά το σύστημα διαχείρισης ποιότητας ISO900, με κάθε λεπτομέρεια της εγκατάστασης ολόκληρου του εξοπλισμού να ελέγχεται αυστηρά.
