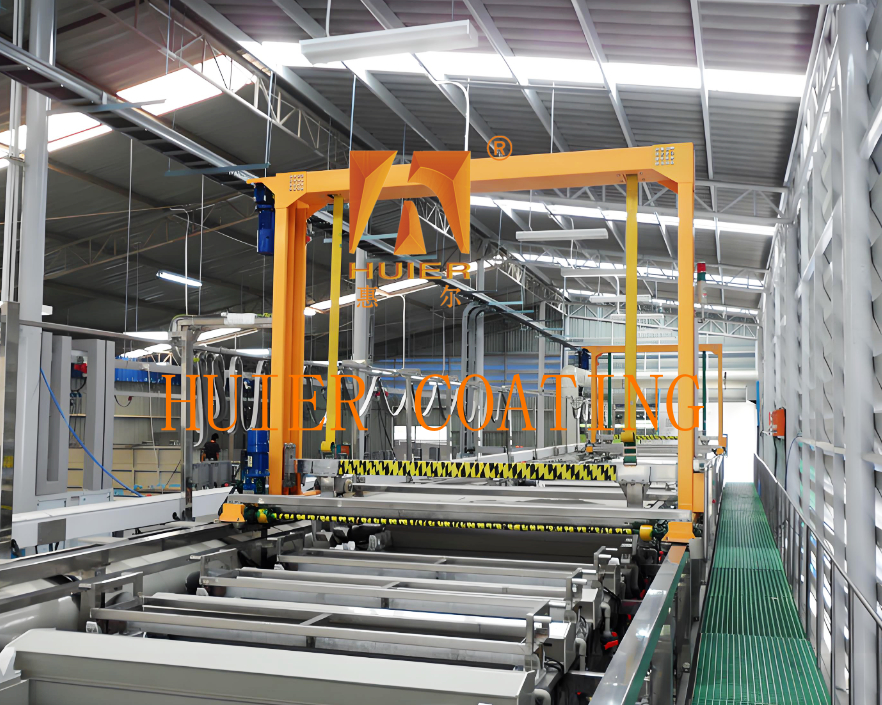

Γραμμή Παραγωγής Ηλεκτρολυτικής Οξείδωσης για Ηλεκτρονικά Κελύφη

Περιγραφή εξοπλισμού:

1. Η ροή της διαδικασίας
Τροφοδότηση → Προαπολιπασμός → Αλκαλική χαρακτική → Αποστράγγιση → Ανωδικοποίηση → Χρωματισμός → Σφραγίζοντας → Σκούπισμα → Εκφόρτωση.

2Σύστημα ελέγχου
PLC + οθόνη αφής: Προκαθορισμός πολλαπλών συνόλων παραμέτρων διαδικασίας (χρόνος οξείδωσης 10-60 λεπτά, θερμοκρασία -5~30°C), υποστήριξη πλήρους αυτόματης/ημι-αυτόματης/χειροκίνητης εναλλαγής λειτουργίας,με λειτουργίες συναγερμού βλάβης και καταγραφής δεδομένων διαδικασίας.
Παρακολούθηση σε πραγματικό χρόνο: Συλλέγεται η πυκνότητα ρεύματος, η θερμοκρασία, η τιμή pH και άλλες παραμέτρους, ο ρυθμός διακύμανσης της διαδικασίας < 1% και εμφανίζεται η κατάσταση λειτουργίας σε πραγματικό χρόνο μέσω της οθόνης αφής.

3Τεχνικές παραμέτρους

4Σενάρια εφαρμογής
Αρχιτεκτονικά προφίλ αλουμινίου: Διακοσμητική οξείδωση των τοίχων κουρτίνας, των πλαισίων των θυρών και των παραθύρων (δυνατότητα ταινίας 10-15μm).
Μέρη αυτοκινήτων: σκληρή οξειδωτική επεξεργασία (δυναμικότητα ταινίας ≥ 25μm) για τη βελτίωση της αντοχής στην φθορά και την αντοχή στις καιρικές συνθήκες.
Ηλεκτρονικό περίβλημα: Διαγωγική διαδικασία οξείδωσης (δυνατότητα ταινίας 5-8μm), λαμβάνοντας υπόψη τόσο τις λειτουργίες προστασίας όσο και τις ηλεκτρομαγνητικές λειτουργίες προστασίας.

Βασικές δομές και στοιχεία:

Ι. Δομή πυρήνα
1. Σύστημα μεταφοράς
Κρέας τέντωμα: Εφοδιασμένο με κινητήρα μεταβλητής συχνότητας ταχύτητας (οριζόντια ταχύτητα 4-40m/min, ταχύτητα ανύψωσης 7-12m/min), υποστηρίζει φορτίο με ένα γάντζο ≤ 500kg,και μπορεί να επιτύχει κατακόρυφη ανύψωση και 90° κίνηση κλίσης.
Συσκευή τοποθέτησης: Ενσωματωμένος φωτοηλεκτρικός αισθητήρας και σύστημα αναγνώρισης RFID, ακρίβεια τοποθέτησης κρεμάστρου ≤ ± 0,5 mm, εξασφαλίζοντας την ακριβή μεταφορά των εργασμάτων μεταξύ των διαδικασιών.
2. Μονάδα δεξαμενής
Τάγμα οξείδωσης: Χρησιμοποιώντας ηλεκτρολύτη θειικού οξέος (συγκέντρωση H2SO4 150-200g/l), εξοπλισμένο με κάθοδο από κράμα τιτανίου και ρυθμιζόμενη παροχή συνεχούς ενέργειας,που υποστηρίζουν την συμβατική οξείδωση (δυνατότητα ταινίας 5-50μm) ή σκληρή οξείδωση (δυνατότητα ταινίας ≥ 25μm).
Ομάδα δεξαμενών προεπεξεργασίας: συμπεριλαμβανομένης της δεξαμενής απολιπαντικής επεξεργασίας (αλκαλικό διάλυμα), της δεξαμενής αλκαλικής χαρακτικής (50-60°C NaOH) και της δεξαμενής εξουδετέρωσης (λύσιμο νιτρικού οξέος),που χρησιμοποιείται για την αφαίρεση λιπαρών και οξειδωτικών στρωμάτων στην επιφάνεια του αλουμινίου.
3. Κλειστή δομή
Κλειστό κάλυμμα και παράθυρο: Ο σχεδιασμός πλήρως κλειστής δομής, εξοπλισμένη με παράθυρο παρατήρησης και παράθυρο συντήρησης, μειώνει τις διαρροές χημικών αερίων και βελτιώνει την ασφάλεια του περιβάλλοντος του εργοστασίου.

ΙΙ. Βοηθητικό σύστημα
1. Σύστημα φιλτραρίσματος κυκλοφορίας
Μαγνητική αντλία με φίλτρο PP (5μm ακρίβειας) για την επίτευξη ποσοστού ανακύκλωσης ηλεκτρολυτών ≥95%, μείωση της εναπόθεσης των προσμείξεων.
2. Σύστημα περιβαλλοντικής επεξεργασίας
Σύστημα εξάτμισης: Κλειστή δεξαμενή σε συνδυασμό με πύργο ψεκασμού αλκαλίων, απόδοση καθαρισμού οξέας ομίχλης ≥ 90%, σύμφωνα με τα πρότυπα RoHS.
Συσκευή επαναχρησιμοποίησης λυμάτων: τεχνολογία αντίστροφης όσμωσης RO επεξεργάζεται λυμάτων, ποσοστό επαναχρησιμοποίησης ≥ 80%, τιμή COD ≤ 50mg/l.
3. Σύστημα τροφοδοσίας και ελέγχου θερμοκρασίας
Υψηλής συχνότητας παροχή συνεχούς ενέργειας: ακρίβεια εξόδου ± 0,1A/dm2, η σκληρή οξείδωση απαιτεί λειτουργία παλμού (κύκλος εργασίας 10%-30%) για τη μείωση της εσωτερικής τάσης του στρώματος της μεμβράνης.
Μονάδα ελέγχου θερμοκρασίας: το σωλήνα θέρμανσης από τιτάνιο και ο ανταλλακτής θερμότητας πλάκας συνδέονται, η διακύμανση της θερμοκρασίας του μπάνιου είναι ≤±1°C,και η σκληρή οξείδωση πρέπει να διατηρείται σε περιβάλλον χαμηλής θερμοκρασίας -5~10°C.

- Δεν ξέρω.III. Σύστημα ελέγχου

Επικεφαλής PLC + οθόνη αφής: προκαθορισμένα πολλαπλά σύνολα παραμέτρων διαδικασίας (όπως χρόνος οξείδωσης 10-60 λεπτά, θερμοκρασία -5~30°C), υποστήριξη συναγερμού βλάβης, λειτουργία άλματος διαδικασίας και αυτόματη καταγραφή δεδομένων.
Παρακολούθηση σε πραγματικό χρόνο: συλλογή πυκνότητας ρεύματος, τιμής pH, θερμοκρασίας και άλλων παραμέτρων, ρυθμός διακύμανσης της διαδικασίας < 1%, διασφάλιση ότι το σφάλμα ομοιομορφίας της ταινίας είναι ≤±5%.

IV. Άλλα βασικά στοιχεία - Δεν ξέρω.

Σύστημα αγωγών: περιλαμβάνει αγωγούς ύδρευσης και αποχέτευσης, θέρμανσης, ψύξης και ανάμειξης αέρα για να εξασφαλίζεται η σταθερότητα της σύνθεσης του μπάνιου και η συνέχεια της διαδικασίας.
Διοχετική μπαρ χαλκού στην πλευρά της δεξαμενής: βελτιστοποίηση της διανομής ρεύματος, μείωση της διαφοράς χρώματος του οξειδίου του φιλμ και βελτίωση της απόδοσης της αγωγιμότητας.

Χαρακτηριστικά:

1.Υψηλή απόδοση κόστους: Με βάση τη στρατηγική τοποθέτησης και ανάπτυξης του προϊόντος του πελάτη και με οικονομική προσιτότητα ως βάση, επιτυγχάνουμε την καλύτερη απόδοση κόστους.
2Η προηγμένη και σχολαστική ιδέα σχεδιασμού του εξοπλισμού, μαζί με τον υψηλά αυτοματοποιημένο βιομηχανικό εξοπλισμό, παρουσιάζει την εικόνα μιας σύγχρονης και προηγμένης επιχείρησης.
3Έχει υψηλή προσαρμοστικότητα, ανταποκρίνεται στις σημερινές απαιτήσεις παραγωγής και διαθέτει περιθώριο ανάπτυξης, λαμβάνοντας υπόψη τις ανάγκες αυξημένης παραγωγής και βελτίωσης της ποιότητας στο μέλλον.
4Η συμμόρφωση με την ποιότητα τηρείται αυστηρά από το σύστημα διαχείρισης ποιότητας ISO900 και κάθε λεπτομέρεια της εγκατάστασης του συνόλου του εξοπλισμού ελέγχεται αυστηρά.
