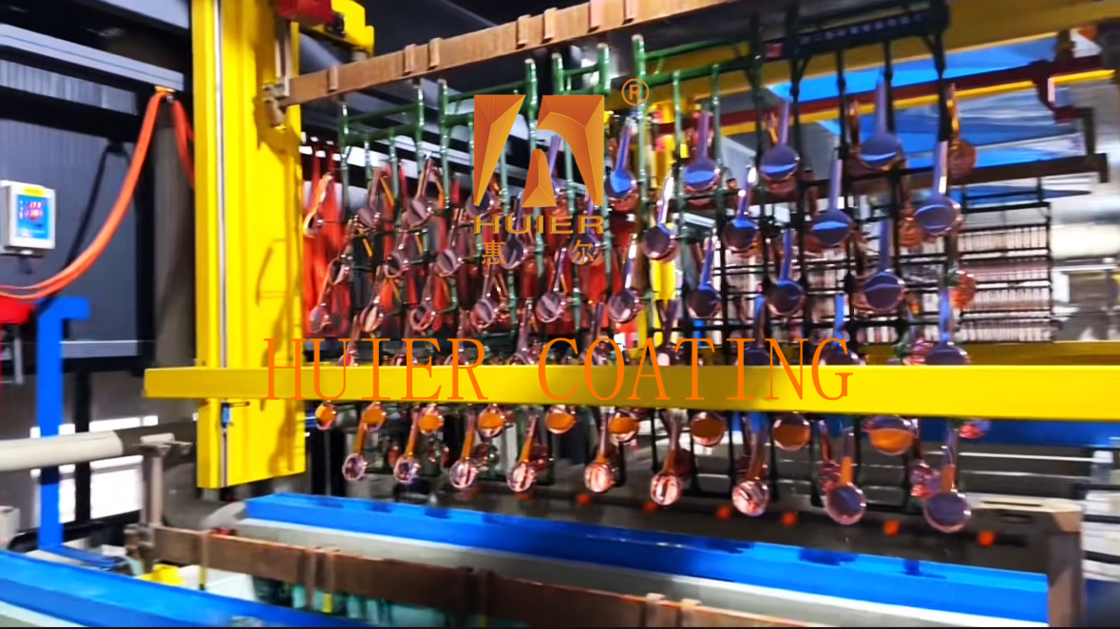

Ηλεκτροπληρωμή υψηλής απόδοσης για πλαστικά εξαρτήματα

Περιγραφή εξοπλισμού:

1. Η ροή της διαδικασίας
1. Στάδιο προεπεξεργασίας
Τα πλαστικά μέρη επεξεργάζονται στη σειρά:
1 Υπερήχθη αποτρίχωση → 2 Πλύση με νερό → 3 Χημική ακατέργαστη → 4 Ενεργοποίηση → 5 Χημική επικάλυψη χαλκού/νικελίου.

2Στάδιο ηλεκτροκάλυψης
Πολυστρωτή εναπόθεση μετάλλων: οξεία επικάλυψη χαλκού (δυναμικότητα 10-20μm) → ημιφωτεινή επικάλυψη νικελίου (δυναμικότητα 5-15μm) → χρωματοποίηση (κοσμητική 0,1-0,3μm) ολοκληρώνονται στη σειρά.
Μετά την επεξεργασία: συμπεριλαμβανομένου του πλύματος με νερό → παθητικοποίησης → ξήρανσης με θερμό αέρα → ελέγχου ποιότητας, το σφάλμα πάχους της επικάλυψης είναι ≤5%.

3Τεχνικές παραμέτρους
Επιδόσεις λειτουργίας: χρόνος κύκλου 1-5 λεπτά/σταθμό, η ημερήσια παραγωγική ικανότητα μιας γραμμής μπορεί να φθάσει τα 500-2000 τεμάχια.
Δυσσωματικότητα ρεύματος: 0,5-2A/dm2 στο στάδιο χημικής επικάλυψης, 1-5A/dm2 στο στάδιο ηλεκτροπληγήσεως.
Ακριβότητα ελέγχου θερμοκρασίας: έλεγχο θερμοκρασίας διαλύματος επικάλυψης ±1°C, ρυθμός θέρμανσης ≥5°C/min.
Εφαρμόσιμα υποστρώματα: ABS, PC, PP και άλλα πλαστικά μηχανικής.

4. χαρακτηριστικά σχεδιασμού

Ευέλικτη παραγωγή: Υποστηρίζει την παραγωγή μικτών γραμμών πολλαπλών ποικιλιών και αλλάζει γρήγορα τύπους επικάλυψης (όπως επικάλυψη νικελίου-χρώμου,Η παραγωγή και η διανομή των προϊόντων που χρησιμοποιούνται για την παραγωγή των προϊόντων αυτών πρέπει να πραγματοποιείται με την κατάλληλη μέθοδο..
Σχεδιασμός χαμηλής κατανάλωσης ενέργειας: υιοθετείται η τεχνολογία παροχής ηλεκτρικής ενέργειας με παλμούς, η οποία εξοικονομεί 20%-30% ενέργεια σε σύγκριση με την παραδοσιακή παροχή συνεχούς ενέργειας.
Προστασία του περιβάλλοντος: Εφοδιασμένο με πύργο συλλογής οξέος ομίχλης και σύστημα επαναχρησιμοποίησης λυμάτων, η απόδοση καθαρισμού των καυσαερίων είναι ≥95%.

5Εφαρμόσιμα σενάρια

Βιομηχανία: Διακοσμητικά εξαρτήματα αυτοκινήτων (λόγο αυτοκινήτου, σχάρα), εξοπλισμός μπάνιου, κουμπιά οικιακών συσκευών, ηλεκτρονικό περίβλημα κλπ.
Τύπος επικάλυψης: διακοσμητική επικάλυψη (υψηλής λάμψης χρώμιο, ματ νικέλιο), λειτουργική επικάλυψη (ανθεκτική στην φθορά, ανθεκτική στη διάβρωση).

Βασικές δομές και στοιχεία:

1Σύστημα προεπεξεργασίας
1. Υπερηχητική δεξαμενή καθαρισμού: χρησιμοποιείται για την απομάκρυνση των ακαθαρσιών πετρελαίου και σωματιδίων στην επιφάνεια των πλαστικών μερών, με ακρίβεια καθαρισμού 5μm για τη διασφάλιση της καθαρότητας του υποστρώματος.
2. Τάνκος ακατέργασης και τάνκος ενεργοποίησης: Η δεξαμενή ακατέργασης χρησιμοποιεί διάλυμα χρωμικού οξέος για να διαβρώνει χημικά την πλαστική επιφάνεια για να σχηματίσει μια μικροπορωτική δομή για να ενισχύσει την προσκόλληση της επικάλυψης.
Η δεξαμενή ενεργοποίησης χρησιμοποιεί αλάτι παλλαδίου ή αμμονικό διάλυμα αργύρου ως καταλύτη για να παρέχει μια ενεργή επιφάνεια για την επακόλουθη χημική επικάλυψη.
3. Πλύση με νερό και δεξαμενή κλιματισμού επιφάνειας: Το υπολειπόμενο υγρό αφαιρείται μέσω πολλαπλού σταδίου πλύσης με νερό και η επεξεργασία κλιματισμού επιφάνειας βελτιστοποιεί την κατάσταση της επιφάνειας.

2- Διοχετική επεξεργασία και σύστημα ηλεκτροπληγήσεως
1Χημική επιχρίστωση: Χρησιμοποιώντας χημική επιχρίστωση χαλκού ή διαδικασία επιχρίστωσης νικελίου, σχηματίζεται ένα αγωγό μεταλλικό κάτω στρώμα στην πλαστική επιφάνεια, με ακρίβεια πάχους ± 0,5μm.
2. Ομάδα δεξαμενής επικάλυψης: οι δεξαμενές επικάλυψης χαλκού, επικάλυψης νικελίου και επικάλυψης χρώματος είναι διαμορφωμένες κατά τη σειρά της διαδικασίας.και η ακρίβεια διήθησης της κυκλοφορίας του διαλύματος επικάλυψης είναι ≤ 5μm;
Η άνοδος χρησιμοποιεί ένα καλάθι τιτανίου για να φορτώνει μεταλλικά σωματίδια και η αγωγική ράβδος του καθοδίου είναι μια ράβδος χαλκού ή κράμα τιτανίου, η οποία υποστηρίζει λειτουργία χαμηλής τάσης (1-3V).
3. Ανασταλμένο άνοδο και ηλεκτρόδιο πινάκης: βελτιστοποίηση της κατανομής ρεύματος και βελτίωση της ομοιομορφίας της επικάλυψης.

3Σύστημα μεταφοράς και ανύψωσης
1. Κρέας γκάντρας: Μέσω της κίνησης του κιβωτίου ταχυτήτων και της τοποθέτησης του κωδικοποιητή, η συσκευή ανύψωσης μπορεί να μετακινηθεί με ακρίβεια μεταξύ των σωμάτων των δεξαμενών (λάθος ≤ 1 mm).
Οι διατάξεις κατά της σύγκρουσης (υπερκόκκινο/μηχανικό όριο) είναι διαμορφωμένες ώστε να εξασφαλίζουν την ασφαλή λειτουργία.
2. περιστρεφόμενο κρεμάστρο: αυτοκλειδωμένα ελατήρια ή μαγνητικές σφραγίδες σταθεροποιούν το εργασιακό κομμάτι, υποστηρίζοντας την ανύψωση ειδικών διαμορφωμένων μερών (όπως πινακίδες αυτοκινήτων, αξεσουάρ μπάνιου) ·
Προαιρετική λειτουργία περιστροφής 360° για τη διασφάλιση ομοιόμορφης κάλυψης υγρού επικάλυψης σε πολύπλοκες επιφάνειες και εσωτερικές κοιλότητες.

4Σύστημα ελέγχου

1Ενσωμάτωση PLC και HMI: Ρυθμίστε τις παραμέτρους ηλεκτροπληρωμής (θερμοκρασία, πυκνότητα ρεύματος, χρόνος) μέσω της οθόνης αφής,και να παρακολουθούν την τιμή pH και τη συγκέντρωση ιόντων του διαλύματος επικάλυψης σε πραγματικό χρόνο;
Υποστήριξη αυτοδιάγνωσης ελαττωμάτων και ανίχνευσης δεδομένων και δημιουργία εκθέσεων διαδικασιών.
2- Μονάδα αισθητήρων: Ενσωματωμένοι αισθητήρες θερμοκρασίας και μετατόπισης, ρυθμίζουν δυναμικά την κατάσταση λειτουργίας.

5. Βοηθητικό σύστημα

1Σύστημα διήθησης κυκλοφορίας: Μαγνητική αντλία με φίλτρο 5μm για τη μείωση των προσμείξεων στο διάλυμα επικάλυψης και την παράταση της ζωής.
2. Σύστημα ελέγχου θερμοκρασίας: Χρησιμοποιήστε ηλεκτρικό σωλήνα θέρμανσης ή θέρμανση με ατμό, αλγόριθμο PID για τον έλεγχο της θερμοκρασίας της δεξαμενής, ακρίβεια ±2°C.
Το σύστημα ψύξης χρησιμοποιείται για τη διατήρηση της σταθερότητας του διαλύματος σε χαμηλές θερμοκρασίες (όπως η διαδικασία κασσίτερου και μολύβδου).
3Συσκευή επεξεργασίας προστασίας του περιβάλλοντος: Πύργος συλλογής οξέος ομίχλης και σύστημα επαναχρησιμοποίησης λυμάτων, απόδοση καθαρισμού καυσαερίων ≥95%, για την επίτευξη τυποποιημένης εκπομπής.

6Βασικές παραμέτρους και χαρακτηριστικά σχεδιασμού
Απόδοση λειτουργίας: χρόνος κύκλου 1-5 λεπτά/σταθμό, ημερήσια παραγωγική ικανότητα μιας γραμμής 500-2000 τεμάχια·
Εφαρμόσιμα υποστρώματα: ABS, PC, PP και άλλα πλαστικά μηχανικής, απόκλιση πάχους επικάλυψης ≤ 5%·
Μονωδική σχεδίαση: επέκταση της διαδικασίας υποστήριξης και παραγωγή μικτής γραμμής πολλαπλών ποικιλιών (όπως η ηλεκτροπληρωμή μετάλλου-ειδισμού) ·
Προστασία ασφάλειας: ενσωματωμένη προστασία από διαρροές, κουμπί διακοπής έκτακτης ανάγκης και πολλαπλό μηχανικό όριο.

Χαρακτηριστικά:

1.Υψηλή απόδοση κόστους: Με βάση τη στρατηγική τοποθέτησης και ανάπτυξης του προϊόντος του πελάτη και με οικονομική προσιτότητα ως βάση, επιτυγχάνουμε την καλύτερη απόδοση κόστους.
2Η προηγμένη και σχολαστική ιδέα σχεδιασμού του εξοπλισμού, μαζί με τον υψηλά αυτοματοποιημένο βιομηχανικό εξοπλισμό, παρουσιάζει την εικόνα μιας σύγχρονης και προηγμένης επιχείρησης.
3Έχει υψηλή προσαρμοστικότητα, ανταποκρίνεται στις σημερινές απαιτήσεις παραγωγής και διαθέτει περιθώριο ανάπτυξης, λαμβάνοντας υπόψη τις ανάγκες αυξημένης παραγωγής και βελτίωσης της ποιότητας στο μέλλον.
4Η συμμόρφωση με την ποιότητα τηρείται αυστηρά από το σύστημα διαχείρισης ποιότητας ISO900 και κάθε λεπτομέρεια της εγκατάστασης του συνόλου του εξοπλισμού ελέγχεται αυστηρά.
