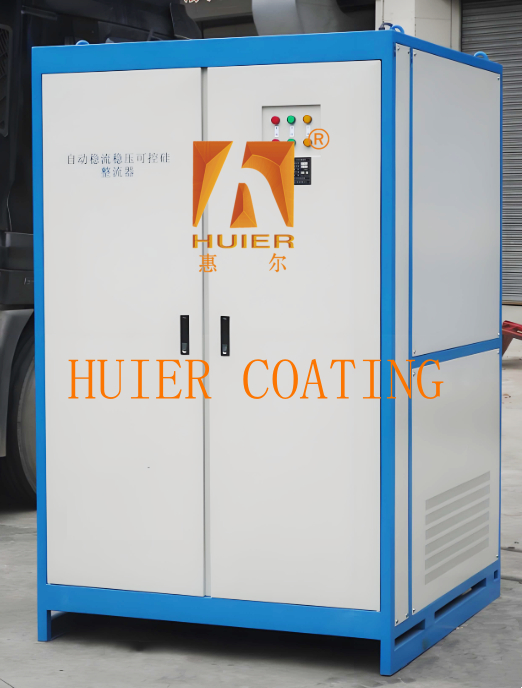

Προηγμένα εξαρτήματα διορθωτήρων με ελεγχόμενο πυρίτιο για ηλεκτροπληγή και ηλεκτρόλυση

Περιγραφή Εξοπλισμού:

1. Επισκόπηση Εξοπλισμού
Ο Ελεγχόμενος Ανορθωτής Πυριτίου (SCR) είναι μια συσκευή μετατροπής ενέργειας με θυρίστορ ως βασική συσκευή ισχύος και έξυπνο ψηφιακό κύκλωμα ελέγχου, το οποίο μπορεί να μετατρέψει αποτελεσματικά εναλλασσόμενο ρεύμα (AC) σε ελεγχόμενο συνεχές ρεύμα (DC). Τα χαρακτηριστικά του περιλαμβάνουν υψηλή απόδοση, μηχανική φθορά, γρήγορη ταχύτητα απόκρισης, μικρό μέγεθος και χρησιμοποιείται ευρέως στη ρύθμιση τάσης, την ανορθωση, την αναστροφή και τον αυτοματοποιημένο έλεγχο.

2. Βασικές Λειτουργίες
Ελεγχόμενη Διόρθωση: Ελέγξτε με ακρίβεια την τάση/ρεύμα DC εξόδου ρυθμίζοντας το σήμα ενεργοποίησης του πόλου ελέγχου.
Ρύθμιση Τάσης και Αναστροφή: Υποστηρίζει αμφίδρομο έλεγχο ηλεκτρικής ενέργειας, κατάλληλο για ηλεκτρολυτική επιμετάλλωση, ηλεκτρόλυση, επαγωγική θέρμανση και άλλες διεργασίες.
Χαρακτηριστικά εξοικονόμησης ενέργειας: Σε σύγκριση με την παραδοσιακή τεχνολογία διόρθωσης, το ποσοστό χρήσης της ηλεκτρικής ενέργειας βελτιώνεται σημαντικά, γεγονός που βοηθά στην εξοικονόμηση ενέργειας στη βιομηχανία.

3. Τεχνικές Παράμετροι

4. Περιοχές εφαρμογής

Ηλεκτρολυτική επιμετάλλωση/ηλεκτρόλυση: Παρέχει σταθερή παροχή ρεύματος DC για να εξασφαλίσει την ομοιομορφία της επίστρωσης.

Βιομηχανική θέρμανση: Συνεργαστείτε με το πηνίο επαγωγής για να πραγματοποιήσετε τήξη μετάλλων και θερμική επεξεργασία.

Εξοπλισμός συγκόλλησης τόξου: Ελέγξτε προσαρμοστικά τη σταθερότητα του τόξου για να μειώσετε το πιτσίλισμα συγκόλλησης.

Σύστημα νέας ενέργειας: Ρύθμιση ισχύος του μετατροπέα φωτοβολταϊκών και του συστήματος αποθήκευσης ενέργειας.

V. Προφυλάξεις εγκατάστασης και λειτουργίας

Προδιαγραφή καλωδίωσης: Η άνοδος συνδέεται με τον θετικό πόλο της παροχής ρεύματος, η κάθοδος συνδέεται με το φορτίο και το σήμα του πόλου ελέγχου πρέπει να ταιριάζει με την τάση ενεργοποίησης.

Συντήρηση απαγωγής θερμότητας: Καθαρίζετε τακτικά το ψυγείο για να αποφύγετε ζημιές στη συσκευή που προκαλούνται από υπερθέρμανση.

Προστασία ασφαλείας: Φοράτε μονωτικό εξοπλισμό κατά τη λειτουργία και απαγορεύεται το άμεσο βραχυκύκλωμα στο άκρο του φορτίου.

Κύριες δομές και εξαρτήματα:

1. Βασικές συσκευές ισχύος

Δομή θυρίστορ (SCR): Αποτελείται από τέσσερα στρώματα υλικών ημιαγωγών (PNPN), σχηματίζοντας τρεις συνδέσεις PN, που οδηγούν σε τρία ηλεκτρόδια ανόδου (A), καθόδου (K) και ηλεκτροδίου ελέγχου (G).

Μορφή συσκευασίας: Διακρίνεται σε τύπο μπουλονιού και επίπεδο τύπο για να προσαρμοστεί σε διαφορετικά σενάρια απαγωγής θερμότητας και εγκατάστασης.

Τύπος: Μονοκατευθυντικό θυρίστορ: Είναι μόνο μονοκατευθυντικό και αποτελείται από μια δομή PNPN τεσσάρων στρωμάτων.

Triac: Είναι αμφίδρομο και ισοδύναμο με δύο μονοκατευθυντικά θυρίστορ σε αντίστροφη παράλληλη διάταξη. Η δομή είναι NPNPN πέντε στρώσεων, που περιέχει τέσσερις συνδέσεις PN.

2. Κύρια τοπολογία κυκλώματος

Τριφασικό κύκλωμα ανορθωτή γέφυρας: Μειώνει τον συντελεστή κυμάτωσης της τάσης εξόδου (≤1%) μέσω πολυφασικής διόρθωσης, η οποία είναι κατάλληλη για σενάρια υψηλής ισχύος.

Διπλό αντίστροφο αστέρι με ισορροπημένο κύκλωμα αντιδραστήρα: Εξισορροπεί την κατανομή ρεύματος και βελτιώνει την απόδοση μετατροπής ισχύος.

3. Μονάδα ελέγχου‌
‌Έξυπνο ψηφιακό κύκλωμα ελέγχου‌: ενσωματωμένος έλεγχος πολλαπλών βρόχων (βρόχος τάσης, βρόχος ρεύματος), πραγματοποιεί σταθεροποίηση τάσης, σταθεροποίηση ρεύματος (ακρίβεια καλύτερη από 1%) και λειτουργία μαλακής εκκίνησης (ρυθμιζόμενη από 0 έως 60 δευτερόλεπτα).
‌Κύκλωμα ενεργοποίησης και συντήρησης‌: το σήμα ενεργοποίησης εφαρμόζεται μέσω του ηλεκτροδίου ελέγχου (G) για τον έλεγχο της αγωγιμότητας και το κύριο κύκλωμα διατηρεί την κατάσταση on μετά την αγωγιμότητα.

4. Βοηθητικό σύστημα‌
‌Σύστημα ψύξης‌: υιοθετήστε σχεδιασμό ψύξης αέρα, ψύξης νερού ή αυτοψύξης για να εξασφαλίσετε τη σταθερότητα της θερμοκρασίας υπό λειτουργία υψηλής ισχύος.
‌Μηχανισμός προστασίας‌: ενσωματωμένες λειτουργίες προστασίας υπέρτασης, υπερβολικού ρεύματος, βραχυκυκλώματος και άλλων για την αποφυγή ζημιάς στη συσκευή.
‌Κύκλωμα φίλτρου‌: πυκνωτές και επαγωγείς διαμορφώνονται στα άκρα εισόδου/εξόδου για την καταστολή παρεμβολών υψηλής συχνότητας και κυμάτωσης.

5. Εξωτερική σύνδεση και λειτουργία‌
‌Προδιαγραφή καλωδίωσης‌: η άνοδος (A) συνδέεται με τον θετικό πόλο της παροχής ρεύματος, η κάθοδος (K) συνδέεται με το φορτίο και το ηλεκτρόδιο ελέγχου (G) πρέπει να ταιριάζει με την τάση ενεργοποίησης.
Το αμφίδρομο θυρίστορ δεν έχει σαφή διάκριση πολικότητας και η αμφίδρομη αγωγιμότητα επιτυγχάνεται μέσω του σήματος του ηλεκτροδίου ελέγχου.
‌Απαιτήσεις εγκατάστασης‌: Αποφύγετε το φράξιμο της ψύκτρας και βεβαιωθείτε ότι η σύνδεση του ακροδέκτη είναι σφιχτή‌.

6. Δομή προσαρμογής εφαρμογής‌
‌Σενάριο ηλεκτρολυτικής επιμετάλλωσης/ηλεκτρόλυσης‌: Χρησιμοποιήστε ένα πολυφασικό κύκλωμα ανορθωτή για να εξάγετε ρεύμα DC χαμηλής κυμάτωσης για να εξασφαλίσετε την ομοιομορφία της επίστρωσης‌.
‌Σενάριο ρύθμισης τάσης και μετατροπέα‌: Το αμφίδρομο θυρίστορ (TRIAC) υποστηρίζει τη λειτουργία εναλλαγής AC χωρίς επαφή και απλοποιεί το κύκλωμα ελέγχου‌.

Χαρακτηριστικά:

1. Υψηλή απόδοση κόστους: Με βάση τη θέση του προϊόντος και τη στρατηγική ανάπτυξης του πελάτη και με την οικονομική προσιτότητα ως βάση, επιτυγχάνουμε την καλύτερη απόδοση κόστους.
2. Η προηγμένη και σχολαστική σχεδιαστική ιδέα του εξοπλισμού, μαζί με τον εξαιρετικά αυτοματοποιημένο βιομηχανικό εξοπλισμό, αναδεικνύει την εικόνα μιας σύγχρονης και προηγμένης επιχείρησης.
3. Έχει υψηλή προσαρμοστικότητα, καλύπτοντας τις τρέχουσες απαιτήσεις παραγωγής και διατηρώντας χώρο για ανάπτυξη, λαμβάνοντας υπόψη τις ανάγκες αυξημένης παραγωγής και βελτιωμένης ποιότητας στο μέλλον.
4. Η συμμόρφωση με την ποιότητα τηρεί αυστηρά το σύστημα διαχείρισης ποιότητας ISO900, με κάθε λεπτομέρεια ολόκληρης της εγκατάστασης του εξοπλισμού να ελέγχεται αυστηρά.
