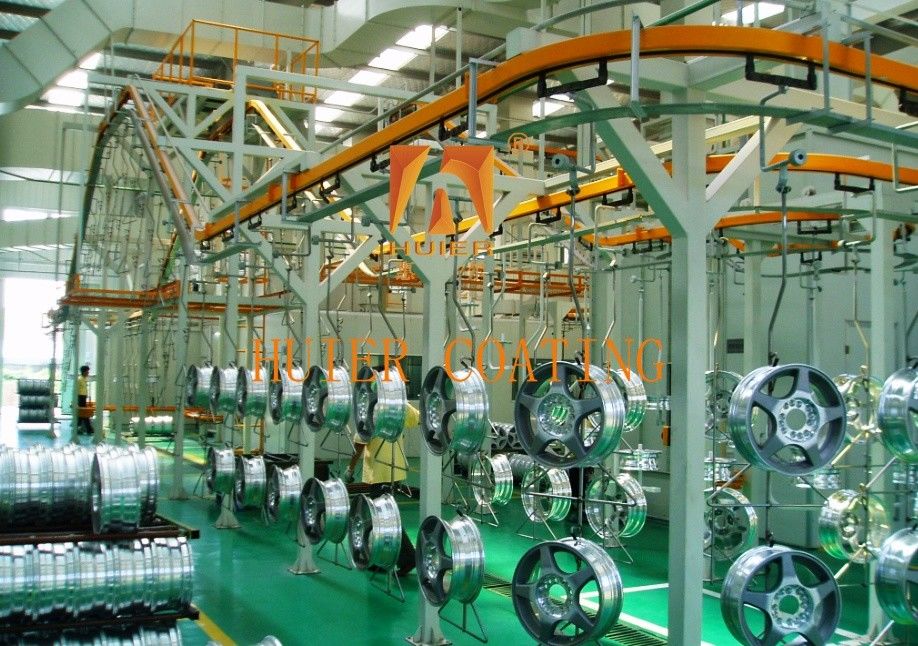

Πλήρως αυτοματοποιημένη ηλεκτροστατική γραμμή συναρμολόγησης χρωματισμού με ψεκασμό για την επικάλυψη με ψεκασμό τροχών

Περιγραφή του εξοπλισμού:

Η συνολική αρχιτεκτονική του εξοπλισμού χρωματισμού με ψεκασμό τροχών αυτοκινήτων αποτελείται από σύστημα προεπεξεργασίας, σύστημα ψεκασμού, σύστημα στεγνώσεως, σύστημα ελέγχου ποιότητας και βοηθητικό σύστημα.Υιοθετεί πλήρως αυτοματοποιημένο σχεδιασμό γραμμής συναρμολόγησης για την υποστήριξη των εξατομικευμένων αναγκών παραγωγής ψεκασμού και προστασίας του περιβάλλοντος. ροή της διαδικασίας: φόρτωση τροχού → καθαρισμός → ξήρανση → ηλεκτροστατική ψεκασμός → ρομποτική ψεκασμός ακριβείας → στεγνότητα → έλεγχος ποιότητας → συσκευασία.Υποστήριξη της ταχείας εναλλαγής χρώματος/κονδυλικής ψεκασμού με βάση το νερό (προσαρμογή της γραμμής παραγωγής εντός 2 ωρών). Ενσωμάτωση νανοστρωμάτων: Προαιρετική προεπεξεργασία με πλάσμα + ψεκασμός με νανοκεραμική (καλύτερη αντοχή σε φθορά κατά 300%). πρόγραμμα μηδενικών εκπομπών άνθρακα:σύστημα θέρμανσης υδρογόνου + φωτοβολταϊκή παροχή ενέργειας για να επιτευχθεί μηδενική εκπομπή άνθρακα σε όλη τη διαδικασία ψεκασμού.

Κύρια δομή και κατασκευαστικά στοιχεία:

Η κύρια δομή και τα συστατικά περιγράφονται λεπτομερώς.
1. Σύστημα προεπεξεργασίας
λειτουργία: Καθαρίστε την επιφάνεια του κόμβου του τροχού για να εξασφαλιστεί η προσκόλληση με ψεκασμό.
Αυτόματη γραμμή καθαρισμού συσκευή ψεκασμού υψηλής πίεσης: πολυχωνικός πύργος (πίεση 20MPa), που καλύπτει τα κενά του κόμβου και των ακτίνων.
δεξαμενή χημικής επεξεργασίας: δεξαμενή αλκαλικού πλύματος (pH 10-12): απομάκρυνση λίπους,
Τάγμα παρασκευής (pH 2-3): αφαιρέστε το στρώμα οξειδίου.
σύστημα κυκλοφορίας νερού: εξάμηνο πλύσιμο με αντίστροφο ρεύμα, εξοπλισμένο με μονάδα επεξεργασίας λυμάτων (διήθηση ενεργού άνθρακα + δεξαμενή εξουδετέρωσης).
2. Σύστημα ψεκασμού
Λειτουργία: ομοιόμορφη επικάλυψη, χρωματική μπογιά, βερνίκι.
Ηλεκτροστατική συσκευή ψεκασμού ηλεκτροστατική συσκευή ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκτροστατικής συσκευής ψεκασμού ηλεκ
Επίδραση ατομικοποίησης: σωματίδιο ≤25μm, ομοιομορφία ταινίας ±3μm.
συσκευή ανάκτησης σκόνης: διαχωριστικό κυκλώνα (πρωτογενής ανάκτηση) + συστοιχία συστατικών φίλτρου (δευτερογενής ανάκτηση), ποσοστό ανάκτησης ≥98%.
ρομπότ ψεκασμού εργασιακού σταθμού ρομπότ με 6 άξονες: κινητήρας σερβοκινητήρα, επαναλαμβανόμενη ακρίβεια θέσης ± 0,03 mm.
Τριδιάστατη οπτική τοποθέτηση: σάρωση με λέιζερ του περιγράμματος του κόμβου του τροχού, ρύθμιση σε πραγματικό χρόνο της διαδρομής ψεκασμού.
Ενα έξυπνο σύνολο βαλβίδων αλλαγής χρώματος: 15 αλλαγές χρώματος, ποσοστό υπολειμμάτων βαφής < 0,3%.
3. Συστήματα στεγνώσεως
λειτουργία: στεγνή επικάλυψη για τη δημιουργία επιφάνειας υψηλής σκληρότητας.
Φούρνος αντλίας θερμού αέρα με υπέρυθρες ακτινοβολίες Ενότητα θέρμανσης: παραμέτρους τύπου
μήκος κύματος πλάκας υπέρυθρης ακτινοβολίας 2-5μm, πυκνότητα ισχύος 8kW/m2
Η ταχύτητα του ανέμου του κυκλωτή θερμού αέρα είναι ρυθμιζόμενη 0,5-2m / s
Μονάδα ελέγχου θερμοκρασίας: έξυπνη ρύθμιση PID, διαφορά θερμοκρασίας ±2°C.
Ανακύκλωση καυσίμου: κεραμικός θερμοσυλλέκτης, ποσοστό εξοικονόμησης ενέργειας 30%.
Μηχανή στεγνώσεως υπεριώδους ακτινοβολίας (προαιρετική) συστοιχία λαμπτήρων υδραργύρου (μήκος κύματος 365nm) + αντανάκλαση, ολοκληρώστε την ξήρανση της επιφάνειας του βερνίκου σε 3 δευτερόλεπτα.
4. Το σύστημα ελέγχου ποιότητας
λειτουργία: παρακολούθηση σε πραγματικό χρόνο της ποιότητας και της ακρίβειας της επικάλυψης.
ηλεκτρονικός ανιχνευτής πάχους ταινίας: αισθητήρας τριγώνου λέιζερ, ταχύτητα σάρωσης 200 mm/s, ακρίβεια ±1μm.
Μηχανή ελέγχου οπτικής ποιότητας AI: βιομηχανική κάμερα υψηλής ανάλυσης (50 εκατ. pixel) + αλγόριθμος βαθιάς μάθησης, ποσοστό αναγνώρισης ελαττωμάτων > 99,8%.
5. Βοηθητικό σύστημα
αλυσίδα μεταφορέα: ανθεκτική σε υψηλές θερμοκρασίες αλυσίδα ανάρτησης (φόρτωμα 500kg), ρυθμιζόμενη ταχύτητα 0,5-3m/min.
Συσκευή επεξεργασίας προστασίας του περιβάλλοντος: πύργος καταλυτικής καύσης VOC (αποτελεσματικότητα επεξεργασίας ≥99%) ·
Υδατοβόρα δεξαμενή βιοχημικής επεξεργασίας λυμάτων χρώματος (εκφόρτωση COD < 50 mg/l).
Κεντρική κονσόλα: Ενσωματωμένο σύστημα PLC+SCADA, που υποστηρίζει την προσομοίωση ψηφιακών δίδυμων και την εξ αποστάσεως λειτουργία και συντήρηση.

Χαρακτηριστικά:

1.Υψηλή απόδοση κόστους Με βάση τη στρατηγική τοποθέτησης και ανάπτυξης του προϊόντος του πελάτη, με βάση τα οικονομικά οφέλη, για να επιτευχθεί η καλύτερη απόδοση κόστους.

2Προηγμένη ιδέα σχεδιασμού εξοπλισμού αριστείας, υψηλό βαθμό αυτοματοποίησης βιομηχανικού εξοπλισμού, δείχνουν σύγχρονο προηγμένο επιχειρηματικό ύφος.

3.Υψηλή προσαρμοστικότητα για την κάλυψη των σημερινών αναγκών παραγωγής και διατήρηση χώρου για ανάπτυξη, λαμβανομένων υπόψη των μελλοντικών αναγκών αύξησης της παραγωγής και βελτίωσης της ποιότητας.

4Τα πρότυπα ποιότητας ακολουθούν αυστηρά το σύστημα διαχείρισης ποιότητας IS0900 και κάθε μικρό κρίκο ολόκληρης της εγκατάστασης εξοπλισμού ελέγχεται αυστηρά.
