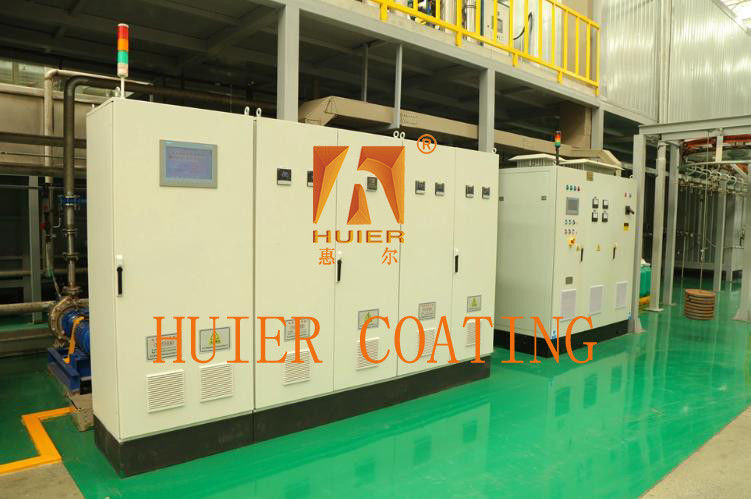

Ηλεκτρονικό σύστημα ελέγχου για την γραμμή παραγωγής επικάλυψης

Ορισμός και λειτουργία ηλεκτρικού συστήματος ελέγχου

Το λεγόμενο ηλεκτρικό σύστημα ελέγχου αναφέρεται σε συνδυασμό πολλών ηλεκτρικών εξαρτημάτων, το οποίο χρησιμοποιεί τεχνολογία ελέγχου PLC για να επιτύχει τον έλεγχο ενός ή μερικών αντικειμένων εξοπλισμού,εξασφαλίζοντας έτσι την ασφαλή και αξιόπιστη λειτουργία του ελεγχόμενου εξοπλισμούΤο σύστημα ηλεκτρικού ελέγχου έχει ως κύρια λειτουργία τον αυτόματο έλεγχο, την προστασία, την παρακολούθηση και τη μέτρηση.κουμπιά, κ.λπ.), το λογικό μέρος (όπως ρελέ, επαφές κ.λπ.) και το εκτελεστικό μέρος (όπως ηλεκτρομαγνητικές περιέλιγγες, δείκτες φωτισμού κ.λπ.).Μια πλήρης γραμμή επικάλυψης πρέπει να είναι εξοπλισμένη με επιστημονικό και εύλογο σύστημα ηλεκτρικού ελέγχου για να εξασφαλίζεται η κανονική λειτουργία της γραμμής παραγωγής επικάλυψης..

Τροποποίηση ηλεκτρονικού συστήματος ελέγχου επικάλυψης

Ο εξοπλισμός επεξεργασίας επικάλυψης είναι πολυάριθμος, με πολύπλοκες δομές, απαιτητικές απαιτήσεις διαδικασίας και ακριβείς απαιτήσεις ηλεκτρικού ελέγχου.Σύμφωνα με τη διαμόρφωση του εξοπλισμού και των συστημάτων επεξεργασίας επικάλυψης, το ηλεκτρικό σύστημα ελέγχου μπορεί να διαιρεθεί σε σύστημα ηλεκτρικού ελέγχου προεπεξεργασίας, ηλεκτροφορήσεως εξοπλισμού, ηλεκτρικό σύστημα ηλεκτρικού ελέγχου, ηλεκτρικό σύστημα ηλεκτρονικού ελέγχου,ηλεκτρικό σύστημα ελέγχου εξοπλισμού ευθυγραμμισμού, ηλεκτρικό σύστημα ελέγχου εξοπλισμού καθαρού νερού, ηλεκτρικό σύστημα ελέγχου εξοπλισμού κλιματισμού, σήραγγα ξήρανσης, ηλεκτρικό σύστημα ελέγχου εξοπλισμού RTO,μηχανικό εξοπλισμό μεταφοράς ηλεκτρικό σύστημα ελέγχου, ηλεκτρικό σύστημα ελέγχου του εξοπλισμού μεταφοράς και ανάμειξης βαφής, ηλεκτρικό σύστημα ελέγχου του εξοπλισμού ρομπότ, ηλεκτρικό σύστημα ελέγχου του κεντρικού εξοπλισμού ελέγχου κλπ.

Δομή ηλεκτρονικού συστήματος ελέγχου

Το σύστημα ηλεκτρικού ελέγχου επικάλυψης, που αναφέρεται ως σύστημα ηλεκτρικού ελέγχου επικάλυψης, αποτελείται γενικά από ένα στρώμα παρακολούθησης, ένα στρώμα ελέγχου και ένα στρώμα εξοπλισμού.Το επίπεδο παρακολούθησης βρίσκεται στο ανώτερο επίπεδο δικτύουΤο εργαστήριο διαθέτει ένα κεντρικό δωμάτιο ελέγχου και υπολογιστές, διακομιστές και εκτυπωτές που σχηματίζουν ένα σύστημα PMC.Όλοι οι υπολογιστές παρακολούθησης και ο PLC του ηλεκτρικού συστήματος ελέγχου συνδέονται μεταξύ τους μέσω του βιομηχανικού Ethernet σε επίπεδο εργοστασίου (Ethernet), το πρωτόκολλο επικοινωνίας είναι το TCP/IP).Η κατάσταση λειτουργίας κάθε ελεγχόμενης συσκευής στο εργαστήριο παρακολουθείται μέσω Ethernet (που αναφέρεται σε σύστημα που μπορεί να μεταφέρει δεδομένα στο σύστημα παρακολούθησης υπολογιστή μέσω Ethernet)Το στρώμα ελέγχου είναι ο πυρήνας ολόκληρου του ηλεκτρικού συστήματος ελέγχου και παίζει ρόλο "σύνδεσης" σε ολόκληρο το σύστημα.λαμβάνει πληροφορίες δεδομένων (ψηφιακά ή αναλογικά σήματα εισόδου) που αποστέλλονται από το πεδίο μέσω της λεωφορείας πεδίου, και μετά τον υπολογισμό και την επεξεργασία της CPU, εκδίδει αντίστοιχες οδηγίες (έκπεδα σήματος) για να πραγματοποιήσει τον έλεγχο του εξοπλισμού πεδίου.το PLC κάθε βασικού συστήματος ελέγχου είναι εξοπλισμένο με διεπαφή δικτύου EthernetΤο στρώμα εξοπλισμού είναι ο βασικός κρίκος ολόκληρου του συστήματος ελέγχου, το οποίο περιλαμβάνει κυρίως σταθμούς χειρισμού πεδίου,Μονάδες ανίχνευσης εξοπλισμού πεδίου (συνδέτες εγγύτητας), φωτοηλεκτρικοί διακόπτες κ.λπ.), άλλες συσκευές εισόδου πεδίου (όπως κουμπιά ελέγχου κ.λπ.) και συσκευές απεικόνισης (όπως φώτα-δείκτες κ.λπ.).Είναι συνδεδεμένο με το PLC στο στρώμα ελέγχου μέσω της λεωφορείου πεδίου, στέλνει σήματα εισόδου στον PLC και δέχεται οδηγίες ελέγχου από τον PLC.

Βήματα σχεδιασμού, αρχές και περιεχόμενο του ηλεκτρονικού συστήματος ελέγχου της βαφής

Σκοπός του σχεδιασμού της διαδικασίας του συστήματος ηλεκτρικού ελέγχου είναι η ικανοποίηση των απαιτήσεων κατασκευής και χρήσης του ηλεκτρικού εξοπλισμού ελέγχου.Μετά την ολοκλήρωση του σχεδιασμού του ηλεκτρικού διαγράμματος και της επιλογής των ηλεκτρικών εξαρτημάτων, μπορεί να πραγματοποιηθεί η συνολική διαμόρφωση του ηλεκτρικού εξοπλισμού ελέγχου, δηλαδή ο σχεδιασμός του γενικού διαγράμματος συναρμολόγησης και του γενικού διαγράμματος καλωδίωσης,και στη συνέχεια το ηλεκτρικό διάγραμμα συναρμολόγησης και το διάγραμμα καλωδίωσης κάθε μέρους μπορεί να σχεδιαστεί, και ο κατάλογος κατασκευαστικών στοιχείων, ο αριθμός γραμμής εισόδου και εξόδου και ο κατάλογος βασικών υλικών κάθε μέρους και άλλες τεχνικές πληροφορίες μπορούν να αναγράφονται, και τέλος το εγχειρίδιο χρήσης μπορεί να γραφτεί. 1.Οι αρχές σχεδιασμού του ηλεκτρικού συστήματος ελέγχου επικάλυψης είναι οι ακόλουθες:1) να μεγιστοποιηθούν οι απαιτήσεις της παραγωγής επικάλυψης και της διαδικασίας για τα ηλεκτρικά κυκλώματα ελέγχου,προσπαθούν να κάνουν το κύκλωμα ελέγχου απλό και οικονομικόΤο σύστημα ηλεκτρικού ελέγχου επικάλυψης έχει ως βασικό περιεχόμενο:(1) για τη διατύπωση του εγχειριδίου εργασίας ηλεκτρικού σχεδιασμού2) να καθορίζει το σχέδιο ηλεκτρικής έλξης και τη μέθοδο ελέγχου, 3) να επιλέγει την χωρητικότητα και τη δομή του κινητήρα,(4) να σχεδιάσει το σχεδιαστικό διάγραμμα ηλεκτρικού ελέγχου και να υπολογίσει τις κύριες τεχνικές παραμέτρους· (5) να επιλέξει ηλεκτρικά εξαρτήματα και να διαμορφώσει κατάλογο ηλεκτρικών εξαρτημάτων· (6) να γράψει το εγχειρίδιο υπολογισμού σχεδιασμού.το ηλεκτρικό σχηματικό διάγραμμα είναι ο κεντρικός κρίκος ολόκληρου του σχεδίου, διότι το ηλεκτρικό σχηματικό διάγραμμα αποτελεί τη βάση για τον σχεδιασμό της διαδικασίας και τη διατύπωση άλλων τεχνικών δεδομένων.
